Jiangsu Yawei Transformer Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van 66kV olie-ondergedompelde drie-fasige dubbele-wikkeling op-laadspanningsregulerende transformatoren in China. Aarzel niet om een hoge kwaliteit olie-ondergedompelde drie-fasige dubbele-wikkeling op-laadspanningsregulerende transformator van onze fabriek te kopen. Aangepaste bestellingen zijn welkom.
Productintroductie

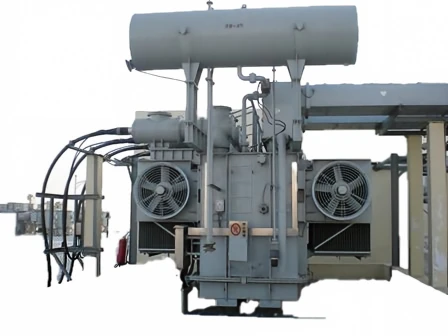

Yawei-transformator66 kV olie-ondergedompeld drie-fasige dubbele-wikkeling aan-belasting spanningsregelende stroomtransformatoris een vermogenstransformator met hoge-prestaties, ontworpen voor betrouwbare spanningsomzetting, -transmissie en -distributie in midden- en hoog-spanningssystemen. Met geavanceerde productietechnologie, geoptimaliseerd structureel ontwerp en uitstekende elektrische prestaties wordt deze transformator veel gebruikt in onderstations, elektriciteitsnetten, industriële installaties, duurzame energieprojecten en andere kritische energietoepassingen.
De transformator gebruikt eenolie-ondergedompelde koelstructuur, ontwerp met drie-dubbele-wikkelingen, Enop-technologie voor het regelen van de belastingsspanning, waardoor een stabiele werking onder verschillende belastingsomstandigheden mogelijk is, terwijl de uitstekende spanningsregelmogelijkheden behouden blijven. Het biedt een betrouwbare oplossing voor het verbeteren van de stroomkwaliteit, het verminderen van transmissieverliezen en het garanderen van de veilige werking van elektrische netwerken.
Belangrijkste kenmerken van 66 kV olie-ondergedompelde drie- fase dubbele-wikkeling aan-belasting spanningsregulerende stroomtransformator
Uitgerust met een geavanceerde on{0}}load tap changer (OLTC), kan de transformator de uitgangsspanning aanpassen zonder de stroomvoorziening te onderbreken. Deze functie helpt bij het compenseren van spanningsschommelingen veroorzaakt door variaties in de belasting en verbetert de stabiliteit van het voedingssysteem.
De spanningsregulerende functie bij-belasting is vooral geschikt voor toepassingen die een continue stroomvoorziening en een strikte spanningskwaliteit vereisen, zoals:
Nutsstations
Industriële energiesystemen
Hernieuwbare energie-inzamelsystemen
Grote commerciële faciliteiten
De transformator gebruikt isolatieolie van hoge-kwaliteit als isolatiemedium en als koelmedium. Het oliecirculatiesysteem brengt de door de kern en wikkelingen gegenereerde warmte efficiënt over naar de radiator, waardoor een veilige werking onder continue belasting wordt gegarandeerd.
De belangrijkste voordelen zijn onder meer:
Uitstekende warmteafvoerprestaties
Lange levensduur van isolatiematerialen
Stabiele werking onder zware belasting
Verminderd risico op oververhitting
Het drie-fasige dubbele-wikkelingsontwerp zorgt voor een compacte structuur en een hoge operationele betrouwbaarheid. Het geoptimaliseerde elektromagnetische ontwerp helpt het volgende te verminderen:
Geen-belastingsverliezen
Laadverliezen
Kortsluit-krachten
Geluidsniveaus
Er worden koperen geleiders van hoge-kwaliteit en hoogwaardige elektrische stalen kernen gebruikt om uitstekende energie-efficiëntie en mechanische sterkte te bereiken.
Technische voordelen
| Item | Beschrijving |
|---|---|
| Nominale spanning | 66kV |
| Transformatortype | In olie-ondergedompelde stroomtransformator |
| Fase | Drie-fasen |
| Opwindtype | Dubbele-wikkeling |
| Spanningsregeling | Spanningsregeling bij-belasting |
| Koelmethode | Olie natuurlijke lucht natuurlijk (ONAN) / Olie natuurlijke lucht geforceerd (ONAF) |
| Sollicitatie | Onderstations, elektriciteitsnetten, industriële energiesystemen |
| Isolatie medium | Transformator olie |
| Frequentie | 50 Hz / 60 Hz |
Specificaties kunnen worden aangepast aan de eisen van de klant
Toepassingsgebieden
De66 kV olie-ondergedompeld drie-fasige dubbele-wikkeling aan-belasting spanningsregelende stroomtransformatoris ontworpen voor een breed scala aan energie-infrastructuurtoepassingen.
In regionale elektriciteitsnetwerken speelt deze transformator een belangrijke rol bij de spanningsomzetting en regeling tussen transmissie- en distributiesystemen. Het OLTC-systeem helpt bij het handhaven van stabiele spanningsniveaus en verbetert de betrouwbaarheid van het elektriciteitsnet.
Zware industrieën zoals staalfabrieken, mijnbouwactiviteiten, chemische fabrieken en productiefaciliteiten hebben een stabiele en continue stroomvoorziening nodig. Deze transformator zorgt voor betrouwbare stroomconversie en ondersteunt hoge- belasting.
Met de toenemende integratie van zonneparken, windenergiecentrales en energieopslagsystemen is spanningsregulering steeds belangrijker geworden. De transformator helpt de netcompatibiliteit te behouden en ondersteunt een stabiele transmissie van hernieuwbare energie.
Grote gebouwen, transportsystemen en openbare voorzieningen kunnen profiteren van het hoge rendement, de betrouwbare prestaties en de lage onderhoudsvereisten van de transformator.
Yawei Transformer past strikte kwaliteitscontrole toe gedurende het gehele productieproces, waaronder:
Kernsnijden en montage
Productie van wikkelingen
Vacuüm olie vullen
Testen van isolatiesystemen
Testen van temperatuurstijging
Testen van gedeeltelijke ontlading
Fabrieksacceptatietesten (FAT)
Elk66 kV olie-ondergedompeld drie-fasige dubbele-wikkeling aan-belasting spanningsregelende stroomtransformatoris vervaardigd volgens internationale normen zoals IEC 60076, waardoor uitstekende elektrische prestaties en betrouwbaarheid op de lange- termijn worden gegarandeerd.
Populaire tags: 66kV olie-ondergedompeld drie-fasige dubbele-wikkeling aan-laadspanningsregulerende transformator, China 66kv olie-ondergedompelde drie-fasige dubbele-wikkeling aan-laadspanningregulerende transformatorfabrikanten, leveranciers, fabriek
Specificaties
| (kVA) Beoordeeld capaciteit |
Nominale spanning en tapbereik | Vector groep |
(%) Geen lading huidig |
(%) Impedantie spanning |
(kW) Geen lading verliezen |
(kW) Op belasting verliezen |
||
| HV | (%) Tikken bereik |
LV | ||||||
| 6300 | 63 66 69 |
±4×1.25 ±6×1.25 ±8×1.25 |
6.3 6.6 10.5 |
JNd11 | 0.48 | 4.4 | 30.8 | |
| 8000 | 0.48 | 5.3 | 36.5 | |||||
| 10000 | 0.45 | 6.2 | 43.0 | |||||
| 12500 | 0.45 | 7.4 | 51.1 | |||||
| 16000 | 0.42 | 8.9 | 62.8 | |||||
| 20000 | 0.42 | 10.6 | 76.1 | |||||
| 25000 | 0.38 | 12.5 | 90.0 | |||||
| 31500 | 0.35 | 14.8 | 108.0 | |||||
| 40000 | 0.35 | 17.7 | 126.9 | |||||
| 50000 | 0.32 | 10~12 | 20.9 | 150.3 | ||||
| 63000 | 0.29 | 24.7 | 178.2 | |||||
