Impedantie van stroomtransformatoren: balans tussen veiligheid en efficiëntie

Ken je dat moment waarop een stroomonderbreker thuis struikelt en alles donker wordt? Vervelend, maar meestal geen probleem-de stroomonderbreker deed gewoon zijn werk bij een beetje overbelasting. Stel je nu voor dat hetzelfde gebeurt in een grote fabriek of kantoorgebouw, alleen is de ‘golf’ duizenden keren groter. Plotseling heb je te maken met krachten die rails kunnen verbuigen, verbindingen uit elkaar kunnen blazen of erger. En een groot deel van de vraag of dat catastrofaal wordt, komt neer op één verrassend klein getal op het typeplaatje van de transformator: het impedantiepercentage, of% Z.

Beschouw %Z als een ingebouwde-in verkeersdrempel in het elektrische pad. Zijn hele taak is om te beperken hoeveel stroom er doorheen kan stromen tijdens een kortsluiting. Laag %Z? Het is alsof er bijna geen hobbel is-de stroming stroomt er als een gek doorheen. Hoger %Z? Een veel grotere hobbel, vertraagt ​​de boel, houdt de schade onder controle.

Het kiezen van de juiste %Z is niet een klein spec-detail,-het is een echte afweging-die gevolgen heeft voor de veiligheid, de apparatuurkosten en zelfs de efficiëntie op de lange- termijn. Een lagere impedantie kan u van dag tot dag een betere spanningsstabiliteit opleveren, maar het betekent dat de foutstroom omhoog schiet, zodat u uiteindelijk krachtigere (en veel duurdere) stroomonderbrekers, zekeringen en stroomafwaartse schakelapparatuur nodig heeft om dit aan te kunnen.

In een thuisopstelling kan een kortsluiting een onderbreker activeren en dat is dat. Maar in industriële of commerciële systemen lijkt het meer op een dam die-een plotselinge, massale vrijgave van energie doorbreekt, die de weg van de minste weerstand kiest en al het andere negeert. Die 'overstroming' is de kortsluitstroom, vaak 10-25 keer (of meer) de normale belastingsstroom. De magnetische krachten van dat soort stroom zijn brutaal: ze kunnen koperen staven letterlijk vervormen, aansluitingen losscheuren of explosies veroorzaken.

Het doel van een goed ontwerp? Zorg ervoor dat de foutstroom niet uit de hand loopt. En raad eens? Je eerste verdedigingslinie bevindt zich in de stroomtransformator zelf.

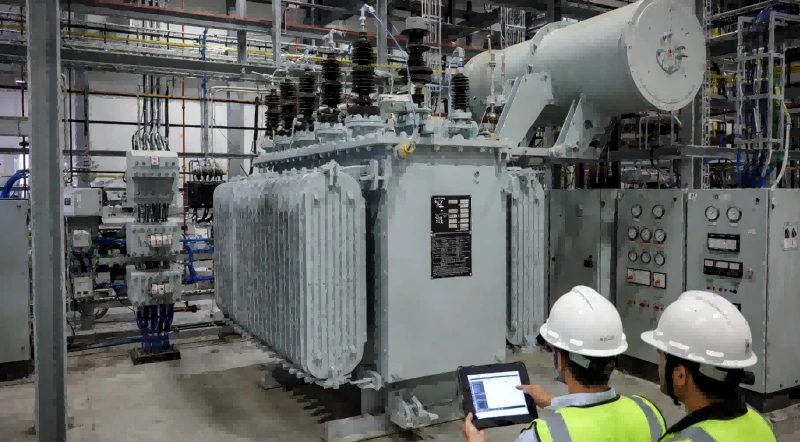

%Z is feitelijk de interne weerstand van de transformator (meestal reactantie, maar we noemen dit impedantie), uitgedrukt als een percentage. Het wordt gemeten tijdens kortsluittests- en direct op het typeplaatje gestempeld. Een laag %Z (zeg 4-5%) betekent minimale weerstand tegen de stroom-geweldig voor de efficiëntie en spanningsregeling, maar verschrikkelijk als er een fout optreedt. Een hoog %Z (7–10% of meer, afhankelijk van de grootte) verstikt de stroom tijdens een fout hard, waardoor het hele systeem gemakkelijker te beschermen is.

Eenvoudige regel: lagere %Z=hogere mogelijke kortsluitstroom-. Hoger %Z=lagere foutstroom, minder destructieve energie om mee om te gaan.

Neem een ​​transformator met lage- impedantie (ongeveer 3–4%Z). Hij werkt efficiënt, de spanning blijft -stabiel onder normale belasting en de motoren starten soepel. Maar schuld? Zet je schrap-de stroming kan enorm zijn, waardoor brandbrekers in vuurwerk veranderen en er zeer zware- uitrusting nodig is om de stroom veilig te onderbreken.

Schakel over naar een hogere impedantie (zeg 7-8% Z). De foutstroom daalt veel-misschien de helft of minder-wat betekent dat u vaak weg kunt komen met standaard, goedkopere beveiligingsapparatuur. Het systeem is inherent veiliger: minder risico op vlambogen (dat er verblindende, explosieve energie vrijkomt), een kleinere kans dat apparatuur verdampt en betere kansen voor iedereen die in de buurt werkt tijdens onderhoud.

Maar niets is gratis. Een hoger %Z betekent een iets grotere spanningsval wanneer grote belastingen in werking treden (denk dat de lampen van liften of koelmachines die opstarten- misschien iets meer flikkeren). Over een periode van 20 tot 30 jaar zullen deze kleine extra verliezen ook op de energierekening oplopen. Het is klassieke techniek: veiligheid en lagere beschermingskosten vooraf versus maximale efficiëntie en strakke spanningscontrole.

Die foutstroom moet ergens worden gestopt-door stroomonderbrekers, relais, zekeringen. Een grotere mogelijke overstroming=heeft grotere, duurdere "poorten" nodig om deze tegen te houden. Een hoger %Z verkleint de overstroming vanaf het begin, dus stroomafwaartse uitrusting kan gewoner (en betaalbaarder) zijn. Bovendien betekenen lagere foutniveaus minder intense boogflitsen-enorme winst voor de veiligheid van werknemers.

Niet noodzakelijkerwijs. Het hangt af van wat uw gebouw echt nodig heeft. Een ziekenhuis met super-gevoelige medische apparatuur? Waarschijnlijk wil hij een zeer-solide spanning, dus een lagere %Z zou kunnen winnen (met bijpassende versterkte-bescherming). Een eenvoudig magazijn of industrieterrein? Een hoger %Z is vaak zinvoller-goedkopere bescherming, veiliger fouten, en de kleine spanningsdip is geen deal-.

Normen zoals IEEE/ANSI geven typische bereiken (meestal 4-8% voor de meeste distributie-/stroomtransformatoren), maar de uiteindelijke keuze komt neer op uw prioriteiten: budget, uptime, veiligheidsvoorschriften, belastingstypes.

Probeer de volgende keer dat u deelneemt aan een ontwerprecensie deze om het jargon te doorbreken:

Waarom zijn we voor onze opstelling op deze specifieke %Z beland?

In hoeverre heeft dit de afmetingen/beoordelingen/kosten van de stroomonderbrekers stroomafwaarts veranderd?

Hoe heeft u de foutstroomreductie afgewogen tegen eventuele spanningsdiprisico's voor onze belastingen?

Hierdoor praten mensen over echte impact, niet alleen over specificaties.

Dat kleine %Z-getal is niet alleen maar triviaal-het is een bewuste keuze die bepaalt hoe gewelddadig (of tam) een kortsluiting zal zijn, welke bescherming je nodig hebt, hoeveel het gaat kosten en hoe veilig het systeem werkelijk is. Als je met stroomtransformatoren te maken hebt, kijk dan voorbij de metalen doos en zie de strategie erachter. Zorg voor een goed evenwicht en u installeert niet alleen hardware-u bouwt een slimmere, veiligere elektrische ruggengraat.
