Neutrale aardingsweerstand in transformatoren: doel, voordelen en toepassingen
Een neutrale aardingsweerstand (NGR) is een behoorlijk belangrijk apparaat in transformatorsystemen. Het helpt de elektrische veiligheid te vergroten en beschermt apparatuur wanneer zich aardfouten voordoen. Door de foutstroom die van het neutrale punt van de transformator naar aarde vloeit te beperken, vermindert een NGR de schade, vermindert de uitvaltijd en zorgt ervoor dat het hele systeem betrouwbaarder blijft werken.
Klik op de afbeelding voor meer informatie.
Wat is een neutrale aardingsweerstand?

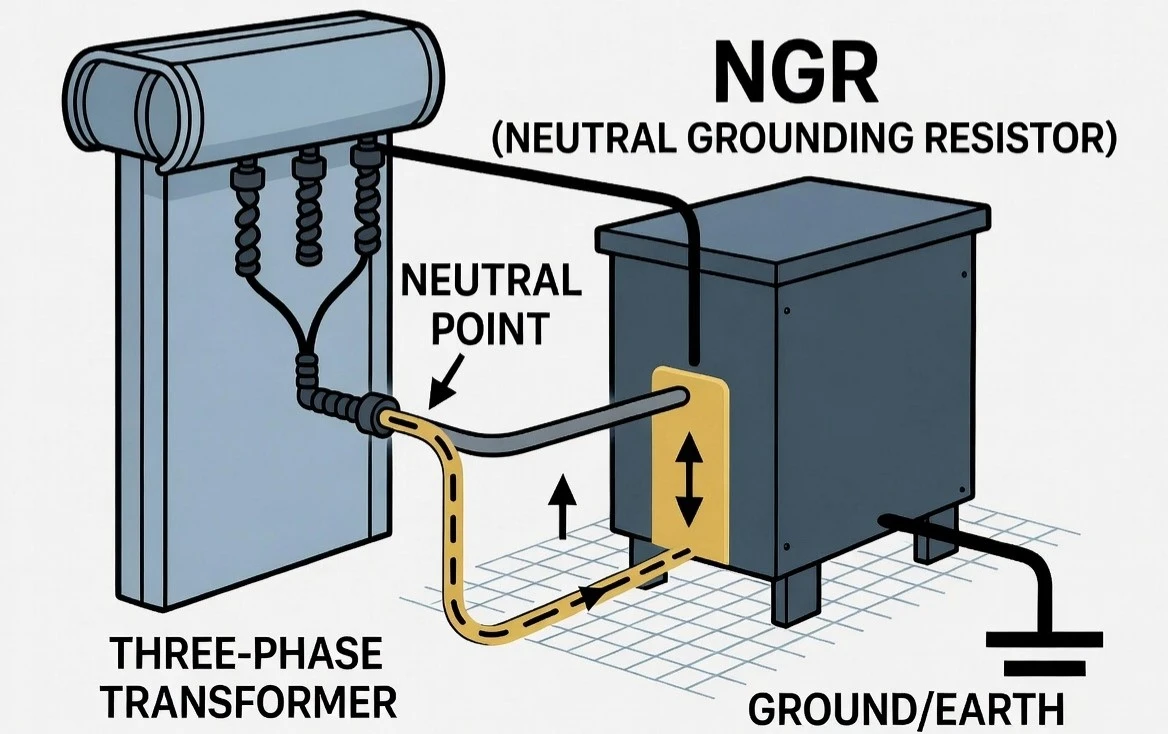

Simpel gezegd is een neutrale aardingsweerstand een weerstand die is aangesloten tussen de
neutraalpunt van een transformator (of generator) en de aarde. Zijn belangrijkste taak is het controleren van de hoeveelheid stroom die vloeit tijdens een aardlek,-en het op een veilig, vooraf bepaald niveau houden.
Zonder een NGR kan een aardlek enorme stromen veroorzaken die uiteindelijk leiden tot het verbranden van transformatoren, schakelapparatuur, kabels en andere dure apparatuur. In middenspannings- en industriële installaties worden deze weerstanden vaak gebruikt als onderdeel van een benadering voor weerstandsaarding. Het is een slimme middenweg: je krijgt nog steeds solide foutdetectie zonder dat gevaarlijke stroomniveaus de vrije loop laten.
Hoe werkt een neutrale aardingsweerstand?
Wanneer er een enkele lijn-naar-aardfout optreedt, komt de neutrale aardingsweerstand tussenbeide en beperkt de stroom die door het foutpad vloeit.
In plaats van dat duizenden versterkers door het systeem stromen, houdt de weerstand het op een veel beter beheersbaar niveau.
Deze gecontroleerde stroom brengt enkele echte voordelen met zich mee:
Het verlicht de thermische en mechanische belasting van transformatoren
Vermindert het risico op gevaarlijke vlambogen
Maakt de werkplek veiliger voor het personeel
Helpt beveiligingsrelais de fout snel op te sporen en te isoleren
Verlengt over het algemeen de levensduur van uw elektrische apparatuur
Toepassingen van neutrale aardingsweerstanden in transformatorsystemen
Je vindt neutrale aardingsweerstanden op allerlei plaatsen, waaronder:
Transformatoren voor stroomdistributie
Industriële installaties
Mijnbouwactiviteiten
Petrochemische faciliteiten
Hernieuwbare energieopstellingen
Nutsstations
Deze omgevingen hebben doorgaans een sterke foutbeveiliging nodig, zonder dat alles wordt uitgeschakeld bij de eerste tekenen van problemen.
Soorten aarding via NGR
De juiste aardingsmethode hangt af van wat uw systeem daadwerkelijk nodig heeft. Hier is een kort overzicht:
| Aardingsmethode | Foutstroomniveau | Typische toepassing |
|---|---|---|
| Solide aarding | Zeer hoog | Laag-distributiesystemen |
| Aarding met lage weerstand | 50–1000 A | Industriële energiesystemen |
| Aarding met hoge weerstand | 5–25 A | Continue procesindustrieën |
| Niet-geaard systeem | Zeer laag | Gespecialiseerde toepassingen |
Het kiezen van de juiste neutrale aardingsweerstand hangt af van factoren als transformatorspanning, systeemgrootte, beschermingsbehoeften en hoe de installatie van dag- tot-dag functioneert.
Voordelen van het gebruik van een neutrale aardingsweerstand
Het plaatsen van een neutrale aardingsweerstand geeft je een aantal serieuze voordelen:
Transformatorbescherming: Houdt destructieve aardlekstromen onder controle
Minder schade aan apparatuur: Voorkomt dat schakelapparatuur, kabels en motoren kapot gaan
Betere veiligheid: Verlaagt de vlamboogenergie en vermindert het risico op schokken
Verbeterde betrouwbaarheid: Maakt het gemakkelijker om fouten snel te vinden en te verhelpen
Lagere onderhoudskosten: Minder grote reparatiekosten na storingsincidenten
Selectieoverwegingen
Bij het uitkiezen van een NGR kijken ingenieurs meestal naar:
Systeemspanning
Beschikbare foutstroom
Gewenst aardingsstroomniveau
Hoe lang de weerstand fouten moet verwerken (foutduur)
Omgevingsomstandigheden (binnen, buiten, stoffig, vochtig, enz.)
Relevante industriestandaarden
De juiste maatvoering is van cruciaal belang.-De weerstand moet tijdens een storing veilig met de hitte omgaan zonder de bescherming in gevaar te brengen.
Conclusie
Al met al speelt een neutrale aardingsweerstand een sleutelrol bij het veilig en stabiel houden van transformatorsystemen. Door aardfoutstromen te beheersen, beschermt het waardevolle apparatuur en zorgt het ervoor dat de werkzaamheden soepel blijven verlopen. Of u zich nu in een grote industriële faciliteit, een nutsbedrijf of een duurzame-energiecentrale bevindt, een goed-gekozen NGR maakt een merkbaar verschil in zowel de veiligheid als de betrouwbaarheid op de lange- termijn.
Naarmate energiesystemen complexer worden, worden goede aardingsoplossingen als deze alleen maar belangrijker.
Veelgestelde vragen
Vraag: Wat is het doel van een neutrale aardingsweerstand in een transformator?
A: Een neutrale aardingsweerstand wordt gebruikt om de aardfoutstroom te beperken wanneer er een lijn-naar-aardfout optreedt. Door de hoeveelheid foutstroom te regelen, helpt het transformatoren, schakelapparatuur, kabels en andere elektrische apparatuur te beschermen tegen schade, terwijl de algehele systeemveiligheid wordt verbeterd.
Vraag: Wat gebeurt er als een transformator geen neutrale aardingsweerstand heeft?
A: Zonder een neutrale aardingsweerstand kan een aardfout resulteren in zeer hoge foutstromen. Deze buitensporige stromen kunnen ernstige schade aan de apparatuur veroorzaken, het risico op vlambogen vergroten en tot kostbare stilstand leiden. In sommige systemen kunnen ook overspanningen optreden, waardoor extra spanning op de isolatie en elektrische componenten ontstaat.
Vraag: Hoe kies ik de juiste neutrale aardingsweerstand voor een transformator?
A: Het selecteren van de juiste neutrale aardingsweerstand is afhankelijk van verschillende factoren, waaronder systeemspanning, transformatorvermogen, beschikbare foutstroom, gewenste aardingsstroom en foutduur. Ingenieurs voeren doorgaans een aardingsonderzoek uit om de meest geschikte weerstandsspecificaties voor de toepassing te bepalen.
Vraag: Wat is het verschil tussen aarding met lage- weerstand en aarding met hoge- weerstand?
A: Het belangrijkste verschil ligt in de hoeveelheid foutstroom die mag stromen. Aarding met lage- weerstand beperkt de foutstroom doorgaans tot tussen 50 en 1000 ampère, waardoor deze geschikt is voor veel industriële systemen. Aarding met hoge- weerstand beperkt gewoonlijk de stroom tot 5–25 ampère, waardoor de werking van het systeem tijdens een enkele aardfout behouden blijft en schade aan de apparatuur wordt verminderd. Beide methoden gebruiken een neutrale aardingsweerstand, maar de weerstandswaarden zijn ontworpen voor verschillende beveiligingsdoelstellingen.
